工場設備のご紹介

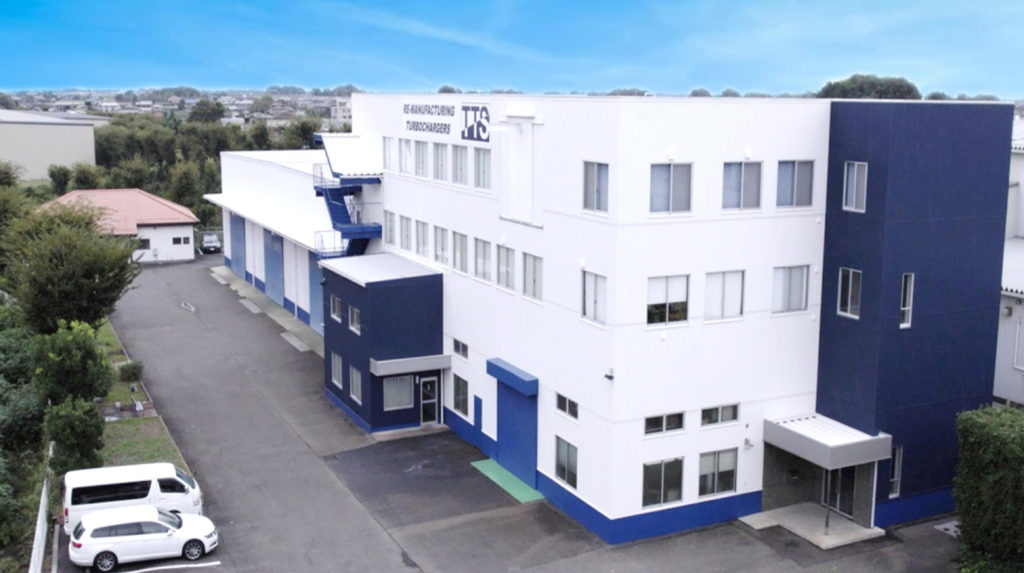

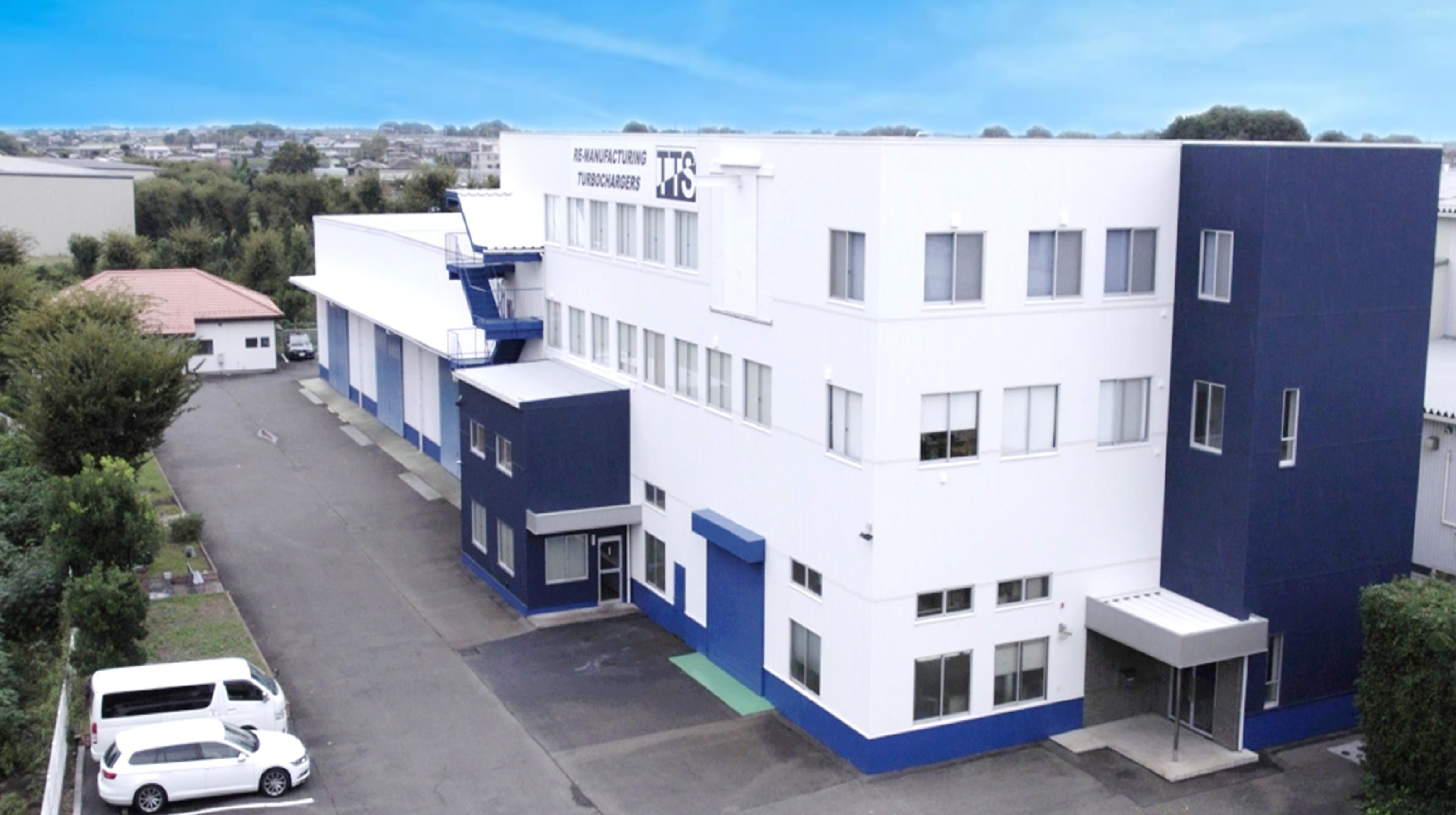

『造るから、見せる工場へ』をコンセプトにTTEの工場は2015年2月に新たに生まれ変わりました。
国内唯一のトータルリマニュファクチャリングターボメーカーです。
これまでのリビルド工場のイメージを払拭した、「より広く、余裕のあるクリーンな新工場」です。
また、工場見学とターボトレーニングの拠点となる、トレーニングセンター、TTS Technical center=「T-TEC」を併設しています。
新工場の概要
敷地面積 5,280㎥
建屋面積 2,805㎥
企業名 株式会社ターボテクノエンジニアリング
所在地 〒363-0002 埼玉県桶川市赤堀2-16-1
連絡先 TEL(048)728-8900 FAX(048)728-8930
生産能力 3,000台以上/月

TTS Technical Center(T-Tec)

ターボリビルトPROCESS

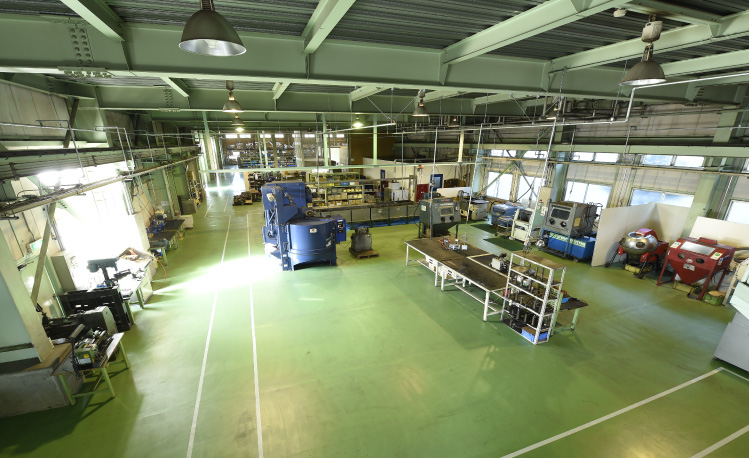

分解・洗浄工程

分解・洗浄工程
  • ①分解
    ①分解

    すべて分解し各部品の症状をチェックします。

  • ②洗浄
    ②洗浄

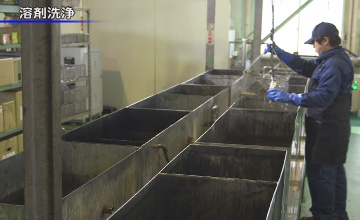

    溶剤により各部品を時間・温度管理し洗浄します。

  • ③洗浄
    ③洗浄

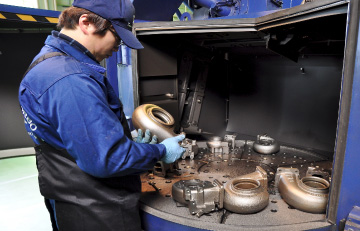

    自動ブラスト機によるタービンハウジング洗浄

  • ④完成
    ④完成

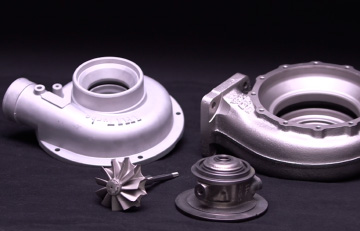

    洗浄されたパーツ

検査加工

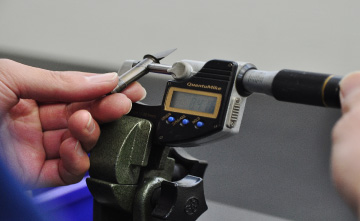

  • 寸法測定します。

    寸法測定します。

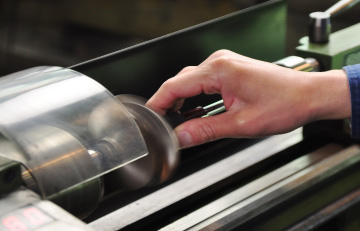

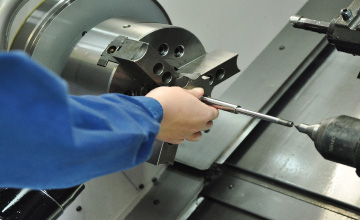

  • 摩耗した箇所にスリーブを圧入、NC旋盤で加工し新品時の寸法に戻します。

    摩耗した箇所にスリーブを圧入、NC旋盤で加工し新品時の寸法に戻します。

  • 軸受部を磨き仕上げします。

    軸受部を磨き仕上げします。

  • 回転部品を組上げローターバランス測定及び修正している機種

    回転部品を組上げローターバランス測定及び修正している機種

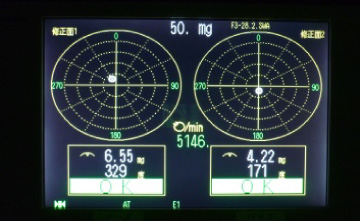

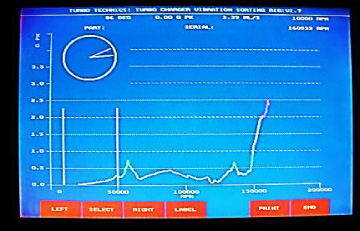

バランス修正

  • 超高速で回転するターボのローターは極精密のバランス修正が必要です。

    超高速で回転するターボのローターは極精密のバランス修正が必要です。

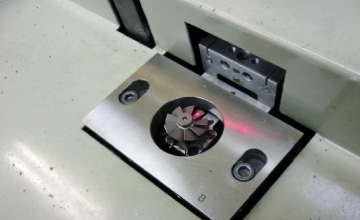

  • 小型ターボ用縦型エアーベアリングバランスサー

    小型ターボ用縦型エアーベアリングバランスサー

  • 小型ターボ用VSR(高速)バランステスター

    小型ターボ用VSR(高速)バランステスター

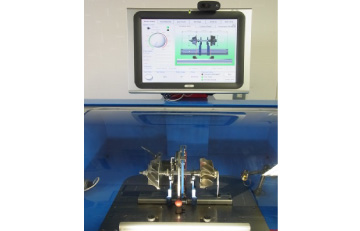

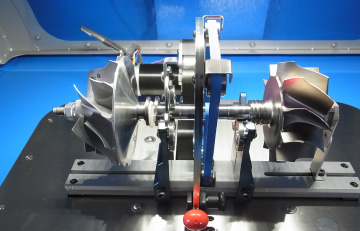

  • 大型ターボ用ローターバランサー

    大型ターボ用ローターバランサー

組立

組立

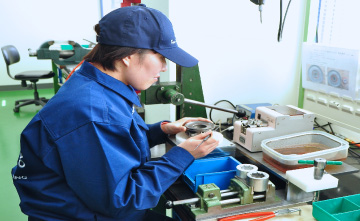

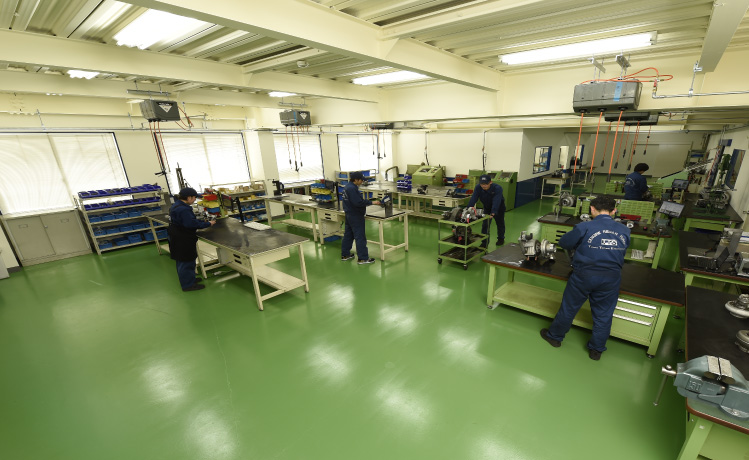

  • 専用ルームで組み立てていきます。

    専用ルームで組み立てていきます。

  • バランスの最終確認を行います。

    バランスの最終確認を行います。

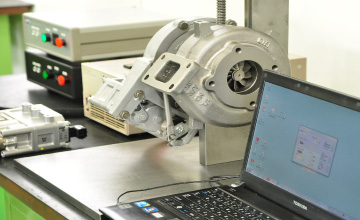

  • エアーシリンダーの作動確認

    エアーシリンダーの作動確認

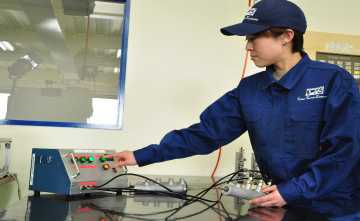

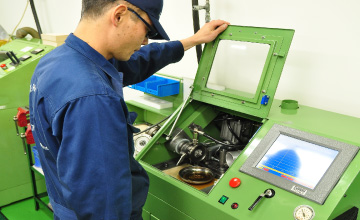

  • モーター専用テスターによるVGノズル作動 最終確認

    モーター専用テスターによるVGノズル作動 最終確認
